Röntgen-Röhren mit Stehanoden



©  Tube Collection Udo Radtke,
Germany  2020-07-31






    Please use Google translater for other languages. https://translate.google.com/

In der Weiterentwicklung kamen nach den Ionen-Röntgenröhren, Röhren mit Glühkathoden, die deutlich höhere Leistung hatten. Erfinder war um 1913 Dr. Lilienfeld, Leipzig und Dr. Coolidge in USA.

Mit der Herstellung von Ionen-Röntgenröhren sind in Deutschland Namen wie Gundelach aus Ilmenau / Thüringen, CHF Müller - später Philips- in Hamburg, Siemens & Halske, Hirschmann, AEG, verbunden.

Im Lehrmittelbereich wurden Ionen-Röntgenröhren angebotenvon: Phywe, Leybold, Pressler, Kohl, Ernecke und sicher noch weitere. Einige davon haben jedoch selbst keine solcher Röhen hergestellt, sondern diese von namhaften Herstellern bezogen.

Zu den älteren Herstellern von Röhren mit Glühkathoden gehören Otto Pressler, Leipzig, Gundelach, Gehlberg, C.H.F. Müller, Hamburg, Phönix und Rörix aus Rudolstadt (ehem. DDR ), AEG, Siemens etc.

Nach ihrer Bauart unterscheidet man Röntgen-Röhren mit Glühkathoden im wesentlichen nach:

Röntgen-Röhren mit Stehanoden

Röntgen-Röhren mit Drehanoden

Nachfolgend zeige ich einige andere Röntgenröhren aus meiner Sammlung. Sie sind verschieden groß und unterschiedlich aufgebaut. Ich kann weder etwas über den Typ noch das Einsatzgebiet sagen. Offenbar hat es auch Röntgenröhren mit einer Steuerelektrode gegeben, mit der offenbar die Leistung angepasst werden konnte. Auch eine solche Röhre habe ich abgebildet.

Röntgen-Röhren mit Drehanoden sind auf einer anderen Seite zusammengestellt. >>Drehanoden

Ionen-Röntgenröhren >>hier



AEG


MBE250  AEG MBE322  AEG

FK60-04x12 CU  AEG

Die FK60-04 ist eine 4-Fenster Feinstruktur-Röhre mit einer Flach-Anode aus Kupfer (deshalb das Cu – es gab auch andere Werkstoffe wie Mo, W, Cr, Co. Die verschiedenen Werkstoffe produzierten charakteristische Strahlungen, die für Forschung und Industrie verwendet wurden und immer noch werden). Der Elektronen-Strahl trifft bei dieser Röhre in flacher Form auf die Anode und man nutzt vier Austrittsfenster mit 2x flachem Brennfleck ( 0,4x12mm)und 2x rundem Brennfleck.

Röntgenröhre Type II von AEG
Z300-3  AEG
 SW150/2  AEG Type II AEG ca. 1925

Die Z300-3 ist eine 300kV/3kW Röhre für Ölkühlung und bipolarer Spannungs-Versorgung, ebenfalls für industrielle Anwendung aber für stationäre Geräte.

Die SW 150/2 hat eine sogenannte Stab-Anode und ist eine Rundstrahlröhre mit Strahlenaustritt ca. 25mm vor dem Stabende, die in Hohlräume oder kleine Rohre geschoben werden konnte. Die Röhre benötigte noch ein Fokussierspule die über den Stab geschoben wurde und je nach gewählter Hochspannung mit dazu passender Fokussierspannung beaufschlagt wurde. Diese Art Röhren gibt es seit vielen Jahren nicht mehr, was  einige Kunden sehr bedauert haben.



Altenkirch & Sohn


Die links abgebildete Röntgenröhre oder eine so ähnliche wird von mir für das Projekt

 "Schucoskop"

dringend gesucht.
Wilhelm Altenkirch & Sohn, Uelzen, D=60mm, H=280mm,



BTH British Thomson Houston X-ray


Coolidge Tube von BTH "Universal"-Type
170x580mm
>>Details



CEI, Italien



OCX-60   CEI



Chirana



DOK-70 DOE-1,5kW



Comet, Schweiz


XOR125  Comet  X100  Comet  G1806  Comet

J1578  Comet J1578  Comet MIR-Series  Comet CH


Comet 29-1109
730mm hoch



Chirana, CZ


DOD-0.2-2kW  Chirana  IVX-Cr  Chirana DON3-10kW  Chirana

DOT-1 ??  Chirana  DOE-1,5kW  Chirana DOK-70  Chirana



Crisa, Spanien



CRISA, Barcelona  H=530mm



Eureka USA


OIR-A4622_Eureka DLF5-9-210P  Eureka  GR-6C  Eureka USA


3-SPH-B  Eureka



General Electric


RB-3 R3799-Coolidge  GE.
"Radiation"- Type		 CGX-4


General Electric, CA-2, H=720mm XP-3 General Electric USA,      CA-61, D=60mm, H=740mm,

Dental-Coolidge
General-Electric		   CSI-25 Coolidge
General-Electric

Coolidge Gen. Elec. USA H=520mm SRT2  Gen-Electr.  N0. 404 General Electric
>> Details



Hamamatsu


Electro-static Remover (Photoionizer)
Ionization Method: Soft X-ray exposure
Ionization Source: Soft X-ray tube
Soft X-ray Tube Voltage: 9.5kV
Beam Angle: 130°
Input Voltage: AC100V to AC240V (50 Hz / 60 Hz)
Power Consumption: 11 W Max.
Source Guarenteed Life: 8000 hours
L9490 X-Ray  Hamamatsu L9490 Data



Horiba, England



X-ray Source Horiba



Kailong, China



KL4CA  Kailong China



Kiesewetter, Rudolstadt


Kiesewetter Oval-Fokus SIHED  Otto Kiesewetter, Rudolstadt Germany unbekannte Type von Kiesewetter



Zum Vergleich mit Bild links
Kiesewetter ? NER 10s  Siemens



Leybold



Leybold  Schul-Röntgenröhre H=240mm

Lohmann


Roentgen_17149
Dr. Lohmann		 Roentgen_17159
Dr. Lohmann		 innen steht Dr.Lohmann Leverkusen, D=75mm, H=220mm



Machlett, USA


LCM-B  Machlett No. 137693  Machlett No. 212547 Machlett



Müller


  Gross Metro Therapie-Röhre
  Gross Metro Therapie-Röhre

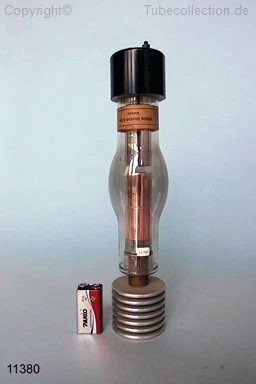

Kugel 200mm, Länge 940mm		 Media-Rippenkühlröhre

Type Nr.71773/05, Hersteller CHF Müller. D=95mm, H=320mm, Müller Elektronenröhre Therapie Inland, D=160mm, H=830mm Media-Rippenkühlröhre

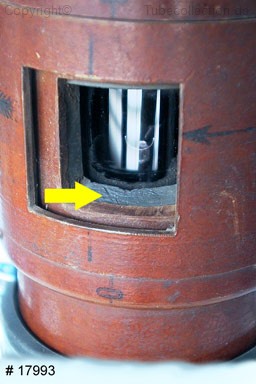

Media Selbstschutzröhre Bleimantel mit Fenster nach Prof. DR. Goetze

MEDOR Elektronenröhre nach Prof.Dr. Goetze, Müller Hamburg, D=90mm, H=550mm, Bj.1927 Müller MEDIA Elektronenröhre nach     Prof. Dr. Goetze CHF Müller  H=870mm,

Müller Media-Metalix 6kW Media Elektronenröhre n. Prof. Götze CHF Müller Detail # 18219

Type ?  Müller DE Type ?  Müller DE



 Metalix Type 21034
C.H.F. Müller


Type ?   CHF Müller Type Nr.71773/05, Hersteller CHF Müller. D=95mm, H=320mm, CHF Müller gittergesteuert


Strahlungsmessgerät
C.H.F. Müller		 Strahlungsmessgerät
C.H.F. Müller



PANalytical NL


weitere Röhren von Panalytical
>>hier
PW3373/00  PANalytical



Petrick


2.9216W  Petrick 2.2224W  Petrick 1.872FW  Petrick

PV60/1/35/20E  Petrick 1.872W  Petrick P4 70/6 30/12G  Petrick

Type ?  Petrick 1.14G6W(VJ)  Petrick P100.24F100Cu  Petrick



Philips


Type-7115402  Philips DE  Metalix 20631 PW2550/00  Philips

PW2182/00 Rhenium PW2195/10  Sc-Mo Type 9421






Phönix, Rudolstadt


Phönix Radion Röhre Phönix Radion Röhre ER10öG Phönix

Phönix W10/10
 Phönix (No.52) N60/G  Phönix  W10/10 Phönix



Radiologie



Type von Radiologie



Ritter






Rörix, Rudolstadt


Rörix ESW75 RÖRIX, DE45/?  H=120mm GH150/12ö

GE140/5ö  Rörix  TK60/5  Rörix TK69/5ö  Rörix

GE150/5/2öA  Rörix F-Cu3ö-2  Rörix GE200/5ö  Rörix


GE125/5ö  Rörix  GE 200/6ö  Rörix FA-Mo4  Rörix
Feinstruktur-Röhre


TT200/20ö  Rörix



Russia



0,32BPM35-160_Svetlana (0,32БПM35-160) 0,8BPM32-160_Svetlana (0,8БПM32-160) 0,02BPM33-100_Svetlana (0,02БПM33-100)




PДB-9237  Russia 1БПB15-100  Russia



0,7БПM3-200  Russia 1,5БПB7-150  Russia 0,3БПB6-150  Russia


kleine russische, H=75mm  RUT-4

BS5 (БC5) BS5 (БC5)  Detail 3BDM2-100 (3БДМ2-100)  Russia



Sandt, China



Sandt  (Shanghai Advanced Non-Destructive Testing ) China Sandt  (Shanghai Advanced Non-Destructive Testing ) China



Sanitas, Berlin



EGS = Elektricitaets-Gesellschaft Sanitas, Berlin OSW, D=47mm, H=210mm


Shimatsu, Japan






Schönander, Schweden



1200 Y 515  Schönander



Siemens / Siemens & Halske / Siemens-Reiniger


Siemens Strukturröhre Type: ACu, H=560,  Siemens Reiniger, T III m, Therapieröhre, h=880mm,  Siemens Reiniger,         Type EW 100, H=580mm,

Siemens H 60/6 ö 21, D=50mm, H=400mm, Siemens TR 150 f. D=115mm, H=440mm  SRL90/10/30  Siemens

Siemens RT 125/2000. D=110mm, H=440mm, Straton MX Siemens Straton MX Siemens

Daten zu Straton MX

TR200D  Siemens Reiniger
Therapie-Röhre		 Siemens TR250E, D=115mm, H= 470mm, Eureka USA  D=45mm, H=125mm

Röntgenröhre, die schräge Fläche befindet sich hinter dem Fenster im Innern des Kupferzylinders. Type ER105 von S&H.  ERG 80 ök, Siemens-Reiniger Rudolstadt, D=60mm, H=260mm,

Baujahr ca. 1943

 N60/8 Siemens-Reiniger

RG8ö  Siemens-Reiniger  Doglas DRGDö-45/130 Siemens  Multix MRGDo 45/220
Details

Siemens & Halske Röntgenröhre, Götze-Typ
aus Status-X2 von Siemens Jahr 1978 Details Wasser gekühlte Götze-Röhre, ca. 1922 >>Details



Sonstige


H60/6ö21 VEB Rudolstadt, Type FCU3,  H=230mm, TRX 708  Trophy France

Type ?    SR&Co F1,2Ag  RFT HT458  GR-France

95/2HO  15xx-Series Oxford-Instr.


COOLIROHR M
D=50mm, H=320mm		  Experimental (National Centre for Nuclear Research - Świerk (about 30 km south-east of Warsaw)! SNr.62424  Analytics now Oxford Instruments.

Wer kennt den Hersteller?
Dental Rippenkühl-Röhre Dental Rippenkühl-Röhre Dental Rippenkühl-Röhre

Tubix, Paris




Tubix, Paris, U1266, H=590mm

Toshiba



Type ? Bifocus Toshiba



 D-064  Toshiba






DF-151  Toshiba



Varian, USA



VF50J-PD/S  Varian

Vulvet, CZ



RA03YA von Vuvet, CZ. H=145mm,




Victor


Dental Victor Chicago  Victor Coolidge Dental



Warringhoff, Berlin



MCT 80-8B



Unbekannte / unknown


unbekannt / unknown  unbekannte, H=60mm   GF150 0,6/1,8
Hersteller ?


XRG220 ?    Comet unbekannt 880mm, vermutlich eine Doglas


unbekannte

D=50mm, H=250mm,

 Röntgenröhre, hier ist die schräge Fläche gut zu sehen. Strahlen kommen aus dem Fenster. Röntgenröhre mit Anschlüssen für Kühlwasser. Oben links das Fenster aus dem die Röntgenstrahlen kommen.

unbekannt, D=100mm, L=320mm,  Type unbekannt, H=180mm   Experimental ? Krakow?

80cm hoch, vermutlich eine Doglas Detail von linker Röhre XRD-Röhre >>mehr


Röntgenröhre mit Steuergitter Das Innenleben im Detail unbekannte aus USA. K=85mm, H=410mm,



Victor X-ray Corporation, Chicago


Abmessung 170x700mm

    Sollte jemand eine Fehler finden oder etwas zu ergänzen haben, so bitte ich um eine Mail.

   In case there is something incorrect or should be added, please send me a mail.
