Röntgenbildverstärker



©  Tube Collection Udo Radtke, Germany  2016-02-28
Ein Röntgenbildverstärker (RBV) ist ein Bildwandler für Röntgenstrahlen.

Ein RBV erzeugt in Echtzeit ein Bild, welches auf einem Monitor angezeigt wird.

Er besteht aus einer Röhre mit einem kalottenförmigen Eingangsschirm, drei bis fünf Elektroden und dem kleineren Ausgangsschirm. Am Eingangsschirm befindet sich ein Szintillator, der bei Eintritt der Röntgenstrahlung Licht erzeugt. Direkt dahinter ist eine Photokathode aufgedampft, an der Elektronen vom eintreffenden Licht freigesetzt werden. Die freien Elektronen werden im elektrischen Feld zwischen Kathode und Anode zur Anode hin beschleunigt. Die Elektroden bilden ein weiteres elektrisches Feld, mit dem man den Weg der Elektronen steuern kann . Vor dem Ausgangsschirm ist wieder ein Szintillator, der die Elektronen sichtbar macht. Es entsteht ein leuchtendes, grünes, auf dem Kopf stehendes Röntgenbild. Meistens wird an den Ausgangsschirm noch eine Optik und eine CCD-Kamera montiert, um das Bild auf einem Monitor betrachten zu können.

Die nachfolgend abgebildeten Röhren befinden sich in meiner Sammlung.



An x-ray image intensifier for use in an x-ray diagnostic system has an electrode system for focusing electrons generated by incident x-radiation on an input luminescent screen onto an output luminescent screen.

For reducing manufacturing and assembly costs, the electrodes of the electrode system are applied as a coat on the inside of a one-piece sheet metal part which forms the wall of the x-ray image intensifier between the input and output luminescent screens. The coat is adapted in shape as needed to form the electrodes, and the sheet metal wall, with the electrodes thereon, has different diameters along its longitudinal length matched to the required electrode diameters.

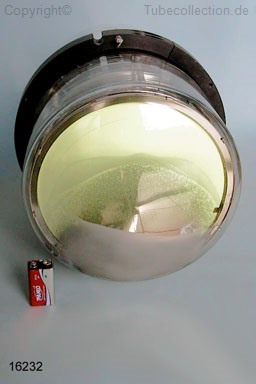

Man beachte die gewaltige Abmessung: D=320mm, H=440mm.

Hersteller unbekannt!
Röntgen-Bild-Verstärker die Bild-Ausgangsseite

Hersteller unbekannt, vermullich Tesla,

D=170mmm, H=330mm,
Röntgen-Bild-Verstärker

Hersteller: Philips Type 18183 D=270mm, H=380mm,

Hersteller unbekannt die Photokathode D=210mm, H=330mm,


Tesla 04QA41 D=165mm, H=320mm,

Der X-Ray Image Intensifier im Gehäuse mit der integrierten Spannungsversorgung. Im blauen Kasten befindet sich eine CCD-Kamera, die das Bild auf einem Monitor darstellt.

Hier links die Leybold-Heraeus Röntgen-Anlage mit einer hineingestellten Röhre, die durchleuchtet werden soll. Rechts der Röntgen-Bildverstärker Medelex ITT-91/PS. Dahinter rechts die CCD-Kamera.

Oben der Monitor mit dem Röntgenbild.

    Sollte jemand eine Fehler finden oder etwas zu ergänzen haben, so bitte ich um eine Mail.

   In case there is something incorrect or should be added, please send me a mail.
