Unter dem Begriff "Radar" habe ich hier mal alles zusammengefasst, was ich an anderer Stelle nicht zuordnen konnte.

Viele Magnetrons gehören in diesen Bereich, haben aber eine eigene Seite >>hier

Magnetrons der Wehrmacht >>hier

Hier gab es bei den Russen z.B. "Potenzial-Speicherröhren".

Das ist eine Elektronenstrahlröhre zur analogen Speicherung der Amplituden von elektrischen Signalen. Sie wurden im Störschutzsystem historischer sowjetischer Radargeräte eingesetzt.

In der Potenzialspeicherröhre wurde eine gesamte Auslenkperiode zur Zwischenperiodenkompensation gespeichert. In einem aufwändig fokussierten Elektronenstahlsystem wurde auf einer Cäsiumschicht eine Auslenkperiode spiralförmig gespeichert. Jeder Punkt auf der Spirale entsprach einer Entfernungseinheit. In der nächsten Auslenkperiode wurde diese Entfernungseinheit wieder auf den gleichen Punkt geschrieben. Wenn dieser Punkt bereits eine Ladung hatte, dann wurde das im deshalb geringeren Anodenstrom der Röhre registriert. Ausgangssignal dieser Röhre war dann das Differenzsignal zwischen der aktuellen und der vorhergehenden Auslenkperiode.

In dem russischen Radargerät P.18 wurde zwei dieser Röhren hintereinander geschaltet um den Unterdrückungsfaktor zu verbessern. Beide Röhren wurden im Multiplexbetrieb ausgenutzt und konnten somit im Nahbereich zur Unterdrückung von Festzielechos und im Fernbereich zur Unterdrückung von nichtsynchronen Impulsstörungen (zum Beispiel Sendeimpulse fremder Radargeräte, die auf der gleichen Frequenz gearbeitet haben) verwendet werden.

Typen / Types:

ИФ-17 (IF-17)

rot = Röhre + Foto eingebaut / red = tube in collection + picture on Website
blau = Röhre vorhanden, Foto kommt / blue = tube in collection, picture in progress.
schwarz oder nicht gelistet = fehlt noch / black or not listed = tube missing in collection.

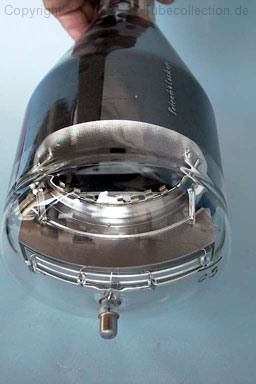

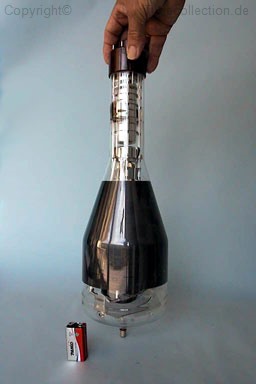

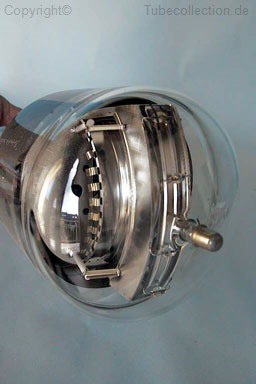

Nachfolgend die russischen Röhre ИФ-17 (IF-17). In ihr werden unterschiedliche Impulse erzeugt, die in Verbindung mit einer Radaranlage zur Höhenmessung von Zielen Verwendung finden.

Der Elektronenstrahl wird nur in X-X Richtung abgelenkt und streicht dabei über 17 in der Röhre gespannte Drähte unterschiedlicher Dicke. Die so erzeugten Signale wurden in das Radarbild eingeblendet und dienten als Maß für die Flughöhe eines Objektes.
