Verpackung von Röhren

Verpackung von Röhren

Manche Röhren waren grausam verpackt und kamen trotzdem heil an. Andere wiederum waren bestens verpackt und doch zerbrochen. Woran liegt das?

1. unempfindliche Röhre
2. Röhre richtig verpackt
3. schonende Behandlung des Paketes bei der Verladung, Sortierung, Auslieferung.

DHL sagt: „Es ist so zu verpacken, dass nichts kaputt geht“. Wenn es dann zerbrochen ankommt, sagt DHL: „Es war nicht richtig verpackt“

Versicherung? Da wird nichts erstattet, es sei denn, der Karton ist komplett zerstört.

DHL, Hermes, DPD, GLS.

Pakete laufen durch automatische Sortieranlagen, werden dort in weitere Richtungen gestoßen oder gleiten auf Rutschen mit anschließendem Aufschlag, ähnlich einer Ausgabe von Koffern am Flughafen.

Mehrfach habe ich selbst gesehen wie Paketabholern an den Postfilialen Pakete vom Wagen fielen, hart aufgestoßen wurden oder gleich mehrere Meter weit geworfen wurden, besonders bei kleinen Paketen. Die Fahrer interessiert das wenig, sie sind oft als Subunternehmer beschäftigt.

Aufkleber wie: „ Vorsicht Glas“, „nicht stürzen“, etc. sind für die Transportunternehmen unwichtig.

Natürlich wäre die senkrecht stehende  Verpackung einer Röhre sicherer, aber die Transportunternehmen, handhaben die Pakete so, wie es denen am angenehmsten ist. Man kann das etwas beeinflussen, indem man Kartonformen mit gleicher Breite und Höhe verwendet und dann den Versandschein auf der Oberseite anbringt. Oft sind auch seitliche Grifflöcher für den Transport hilfreich, weil so der Karton mit der Oberseite nach oben besser getragen werden kann. Gute Erfahrung habe ich auch mit großen aufgeklebten Fotos, die den einen oder anderen zu sanfterem Umgang beflügeln.

Die Röhren

Vorab: es gibt Röhren, die kann man nicht verschicken, sie müssen abgeholt werden. Beispiele:

    alle ca. 55cm hoch

Entscheidend ist, wie die Röhre innen aufgebaut ist. Bei manchen hängt ein relativ großer Anodenzylinder nur an am Kopfanschluss. Liegt die Röhre horizontal im Paket und das fällt runter, so ist das System verbogen oder sogar abgebrochen. Es geht eben nicht allein darum, dass die Röhre als Ganzes heil ankommt, sondern dass auch das Innenleben nicht zerstört ankommt.

Weder dem Absender, noch dem Empfänger macht es Freude, wenn Bruch ankommt. Der Zusatz: „versichert bis 500,- Euro“ ist Unsinn, Sie bekommen in der Regel nichts und manche Röhre ist unwiederbringlich weg und auch nirgendwo wieder zu kaufen.

Versandkosten

Das ist fast immer das Problem. Die Versandkosten sollen so niedrig wie möglich gehalten werden. Die sind aber immer von der Größe, dem Gewicht und dem Zielland abhängig. Das führt in der Regel immer zu möglichst kleinen Verpackungen und somit weniger Schutz für den Inhalt. Es gibt Röhren, zu deren sicheren Verpackung ich zunächst  sogar einen vorbereiteten Karton mit Verpackungsmaterial und Hinweisen zum Versender schicke. Der muss somit nichts beschaffen, hat nur die Versandkosten.

Von mir vorbereiteter Karton geht zum Versender

Die Kosten für bis zu 5kg Gesamtgewicht?

6,- € für Kartongrößen von bis zu max. 120x60x60cm (DHL)

15,- € das gleiche innerhalb der EU

35,- € nach USA u. vergleichbarer Ländergruppe.

Für den Rücktransport nach Deutschland sind vorher natürlich Grenzen in den Abmessungen und Gewichten der ausländischen Versandunternehmen zu beachten.

Fazit:

·        >  möglichst große, stabile  Kartons verwenden.

·        >  Besonderheiten der Röhrenkonstruktion beachten

·        >  Wertvolle Röhren immer besser schützen als Standardtypen (Massenware)

·        >  Hochwertiges Schutzmaterial verwenden und den Besonderheiten der Röhre anpassen.

·        Was machen vielleicht 5,-€ Mehrkosten zur Verpackung aus, wenn die Röhre weit über 100,- € wert ist.

Verpackungsmaterial

Leider steht dem Versender nicht jede Art Material zur Verfügung und nicht jedes Material ist für jede Röhre geeignet.

·           Schaumflocken, harte und weiche

·

         Polyestervlies ( wie in Stepp-Betten)

         Holzwolle

·        Geknautschtes Zeitungspapier

·        Alles andere, wie Styroporplatten, Eierkartons, ist nicht geeignet. Leider steht dem Versender nicht jede Art Material zur Verfügung. Auch ist für bestimmte  Röhren nicht jedes Material  geeignet.

      Schutzgestell

     Diese Röhre würde ohne zusätzlichen Schutz keinen Transport überstehen. Die Glashälse (unten) würden immer abbrechen. Da habe ich ein spezielles Gestell gebaut, in dem die Röhre mit Gewindestangen fest in Position gehalten wurde. Diee Gestell kam dann gepolstert in den Versandkarton.

Verpackung von Röhren

Da bringe ich gern folgenden Vergleich mit einem Fahrer im Auto, das gegen einen Baum fährt. https://www.youtube.com/watch?v=Fiix584Adgw  oder  https://www.youtube.com/watch?v=kGjk-me4Og4

Fahrer =  Röhre  /  Airbag = Verpackungsmaterial  /  Auto =  Versandkarton

Wenn Sie gegen einen Baum fahren, ist ihr betser Schutz zunächst ein möglichst stabiles Auto. Von größerer Bedeutung ist aber die Qualität des Airbags. Je größer und dicker der sich zwischen Fahrer und Armaturenbrett aufbläst, desto besser sind sie geschützt. Sie müssen also möglichst weit und weich einfedern können. Genauso verhält es sich mit der Röhre, wenn das Paket aufschlägt

Doch jetzt zu den Details in Form von Beispielen. Da müssen sie die Größe, die Bauart und das Gewicht der Röhre zu beachten.

Große, leichte Röhre(n)

Polyester-Vlies, mindestens 10cm allseitig locker zwischen  Röhre und Karton bzw. untereinander. Keine weitere Umwicklung mit z.B. Luftpolsterfolie, um nicht die Oberfläche zu vergrößern.

Röntgenröhre in Vlies gelagert

Kleine, leichte Röhre(n)

Verpackung mehrerer Röhren in einem Karton

Polyestervlies, Holzwolle, Schaumflocken, geknautschtes Zeitungspapier (bitte immer nur Einzelblätter), mindestens 5cm allseitig zwischen Röhre und Karton bzw. untereinander.

Röhren dürfen einzeln mit Luftpolsterfolie umwickelt sein, sofern ausreichender Abstand der Röhren untereinander und zur Kartonwand hin gegeben ist und bei einem Aufprall ausreichend Bewegungsmöglichkeit vorhanden ist.

Schwere Röhre (n)

Stehanoden-Röntgenröhre

Die Elektroden im Innern sind sehr schwer und nur links und recht mit dem Glaskolben verschmolzen. Bei horizontalem Aufschlag und unzureichender Einfederung in das Verpackungsmaterial bricht das Glas.

Schwere Drehanoden-Röntgenröhre

Bei solchen Röhren ist der schwere Rotor (Gewicht ca. 1,25kg) mit dem massiven Teller bei X mit dem Glas verschmolzen. Schlägt die Röhre in dieser Lage ohne ausreichende Polsterung auf, bricht Sie durch das Biegemoment bei X oder auch bei Y ab. Das sieht dann wie folgt aus.

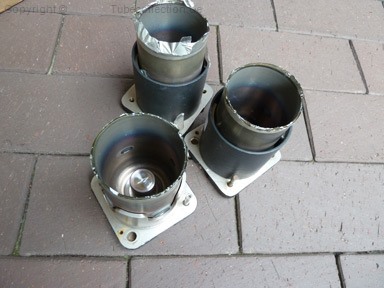

  Zerbrochene Drehanoden-Röhren

Im Fall des linken Beispiels waren 3 Röhren jeweils nur ca. 1cm dick in Luftpolsterfolie eingewickelt und lagen dann mit ca. 16cm Durchmesser direkt auf dem Boden eines nur 20cm hohen Kartons auf. Möglichkeit zur Einfederung = Null. Ergebnis: alle 3 Bruch. So etwas kann man nur einzeln mit mindestens 15cm Schutz zu allen Kartonseiten hin verpacken. Der Karton hätte also mindesten 50x50x60cm betragen müssen.

  Durchmesser der Röhre ca. 16cm, Kartonhöhe 20cm,

Stets vorher in Luftpolsterfolie einwickeln. Schaumflocken zu 50% des Füllvolumens in Plastiktüten füllen und sicher verschließen. Auflagehöhe mindestens 15cm. Restliches Volumen ebenfalls mit Flockensäckchen ausfüllen. Grund: ohne die Beutel wandert die Röhre und liegt letztendlich ungeschützt auf dem Boden des Kartons.

Röhren kombinieren

Hier müssen kleine, schwere Röhren zunächst dick in Luftpolsterfolie eingewickelt  werden. Sonst zerschlagen die Metallteile andere mitverpackte Glasröhren.

Box in Box

Abhängig vom Inhalt oft der größte Schwachsinn. Die innere Box hat eine größere Oberfläche und kann deshalb bei einem Aufschlag nicht so weit einfedern wie die Röhre ohne inneren Box. Außerdem liegt die Box mit der flachen Seite auf, während die Röhre rund ist und allein schon dadurch besser einfedern kann. Einzige Ausnahme: die Röhre kann in der inneren Box ausreichend einfedern. Dann könnte man noch die innere Box V-förmig in der Verpackung der äußeren Box unterbringen.

Beispiele unsinniger Verpackung

  federnde Aufhängung behindert !

Oft werden Röhren in Gestellen oder Kartons federnd aufgehängt, damit sie bei Stoß in alle Richtungen federn können. Wenn man allerdings um die Röhre herum geknautschtes Zeitungspapier hineinstopft, dann federt nichts mehr.

  der innere Karton hat an 2 Seiten keinen Schutz !

Hier hätte man auch gleich nur den inneren Karton zum Versand bringen können. Links und rechts eine gewisse Polsterung durch geknautschtes Zeitungspapier, an den beiden anderen Seiten nichts.

   Bruch    Bruch

Hier wurden 3 Röntgenröhren verpackt. Unterlage = harte Styroporplatte; rechts direkter Kontakt mit dem Karton; links harte geknickte Pappe als Anschlag; die dritte Röhre lag mittig über den beiden unteren.

Kleinstkarton, kleiner ging es wohl nicht.

Hier hätte man doch sicher einen noch kleineren Versand-Karton finden können, oder?????

Verbogene Loewe-Röhre

Das verbogene System	Der Versandkarton ca. 20x15cm	Die in Weichschaum eingebettete Röhre

Das tragische an diesem Schaden ist, dass ich nach dem Kauf der Röhre auf Ebay dem Verkäufer geschrieben habe, dass ich seine ausgewiesenen Versandkosten von 4,- Euro für einen sicheren Transport ausschließe. Ich habe ihm angeboten, in Anbetracht des Wertes der Röhre, eine von mir gewählte Verpackung vorzunehmen, ich würde die Differenzkosten übernehmen. Er meinte, die Röhre sei bereits sicher verpackt, es bleibe bei 4,- Euro. Hier nun das Ergebnis.

Was wurde falsch gemacht? Päckchen der Größe 20x15cm werden beim Versandunternehmen immer geworfen, da wird nichts von Hand gelegt. Das Päckchen wird also immer irgendwo hart aufschlagen.  Die 6 harten Styroporplatten im Päckchen verstärken bestenfalls den Karton, schützen aber nicht die Röhre. Der Weichschaum um die Röhre herum schützt wohl den Glaskolben gegen Bruch, aber nicht das Innenleben der Röhre gegen Verbiegen oder Bruch. Das System ist einseitig am Sockel befestigt und hat oben keine weitere Abstützung zum Glaskolben. Es muss zwangsläufig bei einem auf die Längsseite wirkenden Aufschlag zu einer Verbiegung des Systems kommen.

Solche Röhren erfordern zur Verpackung

• erstens einen Karton, der zu allen Seiten hin mindestens 15cm Abstand zur Röhre hat.
• eine weiche Polsterung aus weichen Schaumflocken, besser noch weichem Vlies
• keine weitere Verpackung der Röhre selbst, weil die nur die Oberfläche vergrößert und dadurch die Röhre bei einem Aufprall noch weniger einfedern kann.

  weiches Polyester-Vlies

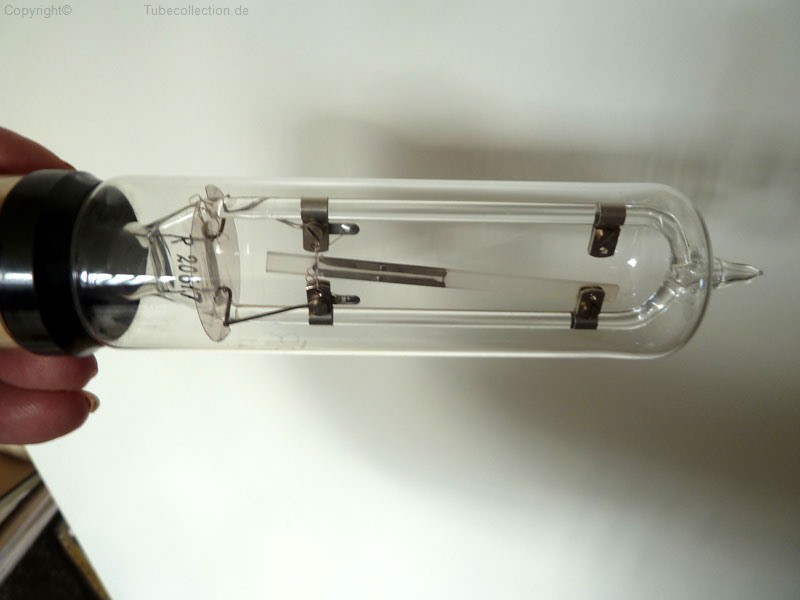

Gebrochener Loewe Quarz

  Schwing-Quarz oben rechts abgerissen



Der Quarz / Größe im Verhältnis zur Verpackung ??? Links die Röhre, eingewickelt in PE-Schaum. Sie liegt nahezu direkt an der Kartonwand. Möglichkeit zur Einfederung = Null.
