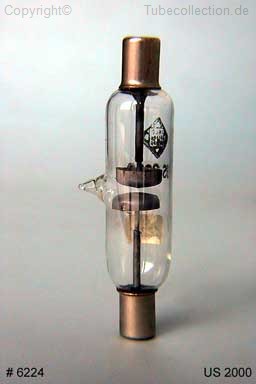

Anwendung Überspannungsableiter werden in Geräten eingesetzt, deren "Innenleben" vor gefährlichen Überspannungen geschützt werden muss. Solche Überspannungen können in elektrischen Leitungsnetzen durch Blitzeinwirkung oder induktive Vorgänge auftreten. Aufbau Die ursprüngliche Form des Überspannungs-Ableiters besteht aus einem evakuierten Glas- oder Keramik-Gefäß, in dem sich zwei gegenüberliegende Elektroden befinden und das mit einem Gas (Neon, Argon etc.) gefüllt ist. Die elektrischen Eigenschaften werden von der Form und Größe der Elektroden, deren Material, gegebenenfalls Beschichtungen, sowie vom Gas, dessen Druck und weiteren Zusatzstoffen bestimmt. Funktion Abhängig vom Aufbau wird ab einer bestimmten Spannung das Gas ionisiert und es bildet sich zwischen den Elektroden eine Gasfunkenstrecke. Diese reduziert die Spannung bis auf die Bogenspannung von ca. 20...30V herunter und stellt somit für höhere Spannungen eine Art Kurzschluss dar, der die vorgeschaltete Sicherung auslöst. Dabei treten im Überspannungsableiter kurzzeitig extrem hohe Ströme auf. |
Application Aresters are required when electronical equipments need to be protected against higher voltages or pulses. This may occure by lightning or inductivities. Construction Early constructions of aresters are of a vessel made of glas or ceramic. Inside are 2 electrodes facing each other. The vessel is evacuated and filled with a gas.(Neon, Argon, other). The electrical datas are affected by size and shape of the electrodes, the material they consist of and a possible coating, the kind of gas, the pressure and other additives. Function After the voltages reaches a special limit the gas inside gets ionized . Between the 2 electrodes arises an electric arc. The voltage gets reduces down to the arc voltage of aproximately 20..30V. For the higher voltages the arester works as a shortage which blows off the a prefixed fuse. At this moment in the arester a very high current will occur.
|
